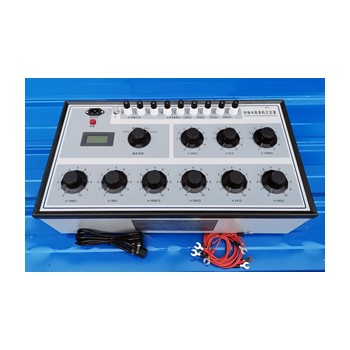

本型 缘电阻表检定装置是依据JJG1005—2005《电子式 缘电阻表检定规程》、JJG622—1997《 缘电阻表（兆欧表）检定规程》的有关检定项目要求，并参考电力行业标准DL/T845.1—2004《电子式 缘电阻表》通用技术条件中的相关内容设计制造的专用设备，用于检定电子式 缘电阻表的示值误差、跌落电压（Ud）。与本公司生产的恒速器配合可检定指针式兆欧表的示值误差、开路电压（Uk）、中值电压（Uz）、峰值电压（Uf）。具有结构紧凑、性能稳定、使用方便等特点。是各工矿、企事业单位用来检定各类 缘电阻表的理想设备。
二、主要技术指标
本 缘电阻表检定装置主要用来检定额定电压≤10kV的各类 缘电阻表，也可在 缘电阻表生产、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测 高10000V的直流电压。
本检定装置的主要技术性能如下：
标准数字表
1、测量范围：
电压为自动量程分两档：0～1000V;1000～10000V
2、基本误差：
|
直流电压U |
≤1000V： ±（0.4%读数+0.1%满度) ＞1000V： ±（0.5%读数+0.5%满度) |
|
峰值电压（Uf） |
≤1000V： ±（1%读数+0.5%满度) ＞1000V： ±（0.5%读数+0.5%满度) |
3、数字表的响应时间约25秒。
标准电阻器
1、标准电阻器由 串1.9T的固定电阻和九个开关电阻盘组成即100GΩ+2×200GΩ+400GΩ+1T+9×104MΩ+9×（103+102）MΩ+10（10+1+0.1+0.01+0.001+0.0001）MΩ，阻值范围：0～2000011.1110 MΩ， 小步进100Ω， 高耐压10kV。
|
十进盘 阻值 |
固定 电阻 |
×10000 MΩ |
×1000 MΩ |
×100 MΩ |
×10 MΩ |
×1 MΩ |
×0.1 MΩ |
×10 kΩ |
×1 kΩ |
×0.1 kΩ |
|
等 指数 |
5 |
2 |
1 |
0.5 |
0.1 |
|||||
|
高使用 电压、电流 |
10kV |
5000V |
2500V |
500V |
8 mA |
20 mA |
50 mA |
|||
2、各十进盘的等 指数和 高使用电压或电流
3、残余电阻值小于1Ω，变差不大于0.1Ω。
4、环境参考条件：20+2-3 ，相对湿度：50%±10%.
5、标称使用环境:温度23±5，相对湿度：25%～60%。
6．线路对外壳的 缘电阻：≥1×1011Ω。
7．电源电压: AC220V 50HZ。
8、外形尺寸：530mm×250mm×170mm。
9、重量：约10kg。
